Schränke für Außengeräte mit integriertem Korrekturgerät und intelligenter Lüftung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | ESTEL |
| Zertifizierung: | ISO9001 |
| Modellnummer: | ET9090210-40U |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Holzgehäuse |
| Lieferzeit: | 3-4 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 5000 PC/Monat |
|
Detailinformationen |
|||
| Ein Abteil:: | 19 Zoll, 40U | Material für Schränke: | mit einer Breite von mehr als 0,05 mm, |
|---|---|---|---|
| Außendimension: | W × D × H 900 × 900 × 2100 mm | Farbe: | Grau RAL7032 |
| Tür: | Eine Haustür | Beschichtung: | rostfeste Pulverbeschichtung im Freien |
| Hervorheben: | Intelligentes Lüftungssystem Außen-Telekom-Schrank,Integrierte Gerüstschränke für die Außenausrüstung,Schränke für Außengeräte |
||
Produkt-Beschreibung
Schränke für Außengeräte mit integriertem Korrekturgerät und intelligenter Lüftung
1. Außen-Ausrüstungskästen mit integriertem Korrekturgerät und intelligenten Lüftungssystem
● Schwere Bauarbeiten im Freien
● 40 Rack-Einheiten (RU), Standard-Schiene 19
● Vorderer Zugang (Vorausgang nach hinten ist optional)
● Drei-Punkte-Sperrverschluss gegen Diebstahl
● Außenpolverbeschichtung gegen Korrosion
● Standardfarbe: hellgrau, RAL7035.
● Kabelanschluss am Boden des Schranks
● Fügen Sie eine Erdungsstange hinzu
● Schließen Sie den Türstopper ein
● Optionale Kühllösungen: Lüfterventilation, Klimaanlage, Wärmetauscher
2. Integrierter Außenhaustechnikparameter:
| Kategorie | ET48300-Y45D613A | |
| System | Abmessung (mm) | 482.0(W) *350.0(D) *13U(H) |
| Gewicht | ≤ 20 kg (ohne Geradlinermodul) | |
| Kühlmodus | Natürliche Kühlung | |
| Installationsmodus | Auf einem 19-Zoll-Rack oder im Schrank installiert | |
| IP-Klasse | IP20 | |
| Wechselstromverteilung | Eingangsspannung | 353 bis 406Vac |
| Nennspannung | 380Vac | |
| Eingabekapazität | 63A/3P | |
| Wechselstrom-SPD | 20kA/40kA, 8/20μs | |
| Photovoltaikverteilung | Eingangsspannung | 120 bis 425 Vac |
| Nennspannung | 340Vac | |
| Eingabekapazität | 25A/2P*8 MCB | |
| Wechselstrom-SPD | 20kA/40kA, 8/20μs | |
|
DC Verteilung
|
Ausgangsspannung | -42-58VDC,Nennwert: -53,5VDC |
| Höchstkapazität | 24 kW | |
| Batterieanschluss | 125A/1Px4 | |
| mit einer Leistung von mehr als 1000 W |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3; BLVD:6A/1P*3+10A/1P*4+16A/1P*4; |
|
| Gleichspannung | 10 kA/, 8/20 μs | |
| Rectifier | Effizienz | ≥96%@340Vdc/53,5VDC Nennlast |
| Nennleistung | 3000 W ((200 ∼425 Vdc) | |
| Betriebstemperatur | -40°C~+75°C (vollständig unter 55°C) | |
| Abmessung | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | |
| Kühlmodus | Zwangskühlung mit Ventilator | |
| Steuerung | Eingangssignal | 4 AI ((3 Batterie-Temperatur, 1 Umgebungstemperatur), 6 DI ((SPD, 6 allgemeine DI) |
| Ausgang der Alarmanlage | 4 trockener Kontakt | |
| Kommunikationshafen | LAN/RS232/RS485-Schnittstelle,LAN-SNMP,TCP/IP | |
| Anzeigemodus | Bildschirm | |
|
Umwelt
|
Betriebstemperatur | -40°C bis +65°C |
| Lagertemperatur | -40°C bis +70°C | |
| Betriebsfeuchtigkeit | 0% bis 95% (nicht kondensierbar) | |
| Höhenstand | 0 ~ 3000 m ((Wenn die Höhe zwischen 2000 und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.) |
|
3. Kühlsystem
4Steuerung des Geradlinersystems:
MC2600 ist der von MEGMEET entwickelte Gleichspannungssteuergerät der neuen Generation.Dieses Überwachungsmodul bildet zusammen mit den Megmeet-Gleichrichtermodulen ein Leistungsüberwachungssystem., Solarmodule und Verteilplug-in-Rahmen (oder Verteilschrank), die interaktive Operationen in Mensch-Maschine-Schnittstellen realisieren, Überwachung des Betriebszustands des Systems,Intelligentes BatteriemanagementDer MC2600-Controller bietet mehrere Kommunikationsschnittstellen wie CAN, RS485, Ethernet und Trockenkontakte.Die RS485- und Ethernet-Anschlüsse bieten flexible Erweiterungsfunktionen und Parameter, Firmware und Logs herunterladen / hochladen, Remote-Monitor System Zugriff, und es kann Remote-Überwachung zu realisieren.MC2600 kann entweder als eigenständiges System oder als hybrides Stromversorgungssystem von Geradlinermodulen und Solarmodulen verwendet werden.
5Systemzusammensetzung:
MC2600-Steuergerät zusammen mit Richtermodulen, Solarmodulen, Dieselgeneratoren, Verteilplug-in-Rahmen (oder
Die Anlage ist in der Regel mit einem Gerät ausgestattet, welches die Anlage überwacht.
6. IVS ((Intelligentes Lüftungssystem) Arbeitsprinzip:
Das System ist ein intelligentes Lüftungssystem, das die Luftzirkulation, die Luftfilterung und die Kühlkontrolle für den Telekommunikationsraum gewährleistet.Es zieht direkt kalte Luft von außen in den Telekomraum und schleudert heiße Luft aus dem Telekomraum nach außen, um eine natürliche Kühlung zu realisieren.Das System kann als Standalone oder in Verbindung mit dem Kühlgerät der Klimaanlage verwendet werden.
Technische Parameter
Stromversorgung: DC48V;
Strom: 1A;
Luftvolumen: 560 CFM;
Geräusche: ≤ 55 dB;
Anwendungsbereich: Anwendbar für verschiedene Schränke.
7. Arbeitsdiagramm:
| Händen normal | Ausfall der Klimaanlage | Hauptscheitern | ||||||
| Aufhören. | Klimaanlage an | Aufhören. | Aufhören. | Nach LVLD | ||||
| Temperatur im Inneren des Schranks | < 35 °C | 35 oC bis 40 oC | > 40 °C | < 35 °C | ≥ 35 °C | < 35 °C | ≥ 35 °C | |
| Klimaanlage | Ausgeschaltet | Ausgeschaltet | Anschalten / Auto-Start | Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | Ausgeschaltet |
|
Intelligent Lüftungssystem |
Einzelventilator eingeschaltet und arbeitet | Mehrfache Ventilatoren starten und arbeiten | Ausgeschaltet | Einzelventilator eingeschaltet und arbeitet | Mehrfache Ventilatoren starten und arbeiten | Einzelventilator eingeschaltet und arbeitet | Mehrfache Ventilatoren starten und arbeiten | Ausgeschaltet |

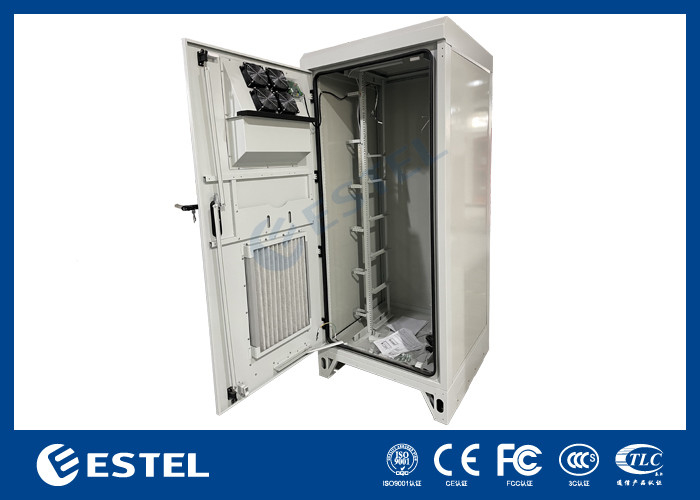

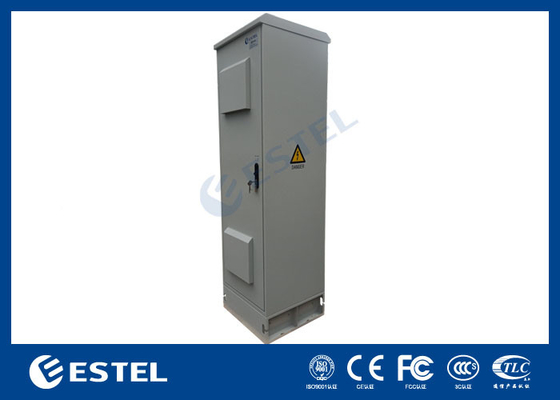

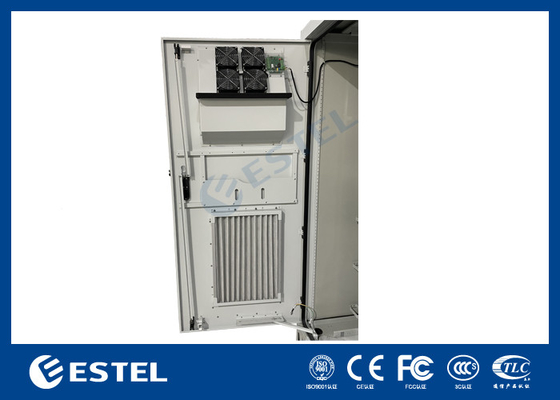

8- Bilder aus dem Kabinett:
