DC48V Rack Mount Richter 90A Hochkapazität 220VAC Telekommunikation Einzelphasenrichter
Produktdetails:
| Herkunftsort: | China |
| Markenname: | ESTEL |
| Zertifizierung: | ISO |
| Modellnummer: | M45D65B |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Depending on order quantity |
| Verpackung Informationen: | Karton + Holzetui |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 3000 Stück pro Monat |
|
Detailinformationen |
|||
| Nennspannung der Eingabe: | 48VDC | Kapazität: | 5.2KW |
|---|---|---|---|
| Ausgangsspannung und Frequenz: | -43~-58VDC, Nennwert: -53,5VDC | Leistungsfaktor: | ≥ 099 |
| Einrichtung: | Standardaufstellung für Racks von 19" | Abmessung: | 482.0(W) *350.0(D) *2U(H) |
| Hervorheben: | DC48V-Rectifikator auf dem Rack,Telekommunikationsrectifikator mit hoher Kapazität,220 VAC Telekommunikations-Einphasen-Gleichrichter |
||
Produkt-Beschreibung
DC48V Rack Mount Gleichrichter 90A Hohe Kapazität 220VAC Telecom Einphasen-Gleichrichter
1. DC48V Rack Mount Gleichrichter 90A Hohe Kapazität 220VAC Telecom Einphasen-Gleichrichter Übersicht

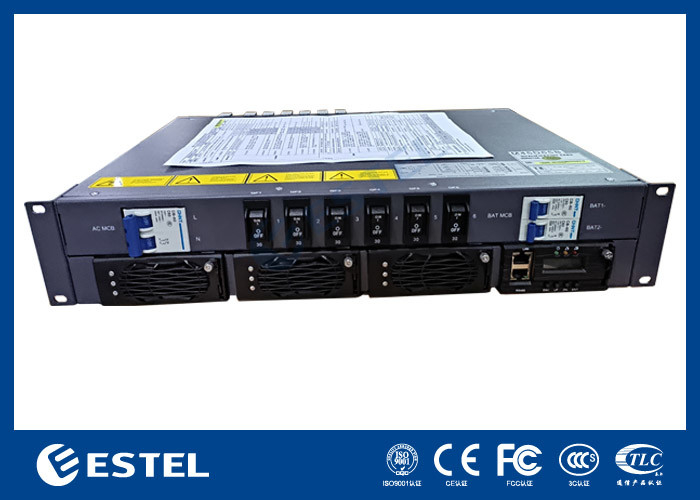

M45D65Bist ein 19-Zoll-Subrack für ein hybrides Stromversorgungssystem mit kompaktem 2U-Höhendesign, um die kritischen Anwendungsanforderungen von Glasfaser- und Mikrowellenübertragung, Zugriffsgeräten und Switches zu erfüllen.
Die maximale Leistung des Systems beträgt 90 A, mit Wechselstrom-Eingang/Gleichstrom-Eingang/Batterie/Last-MCBs. Die Kabel sind mit MCB und Sammelschiene von vorne zugänglich. Dieses Stromversorgungssystem versorgt die -48-V-Kommunikation mit Strom. Ausrüstung.
2. DC48V Rack Mount Gleichrichter 90A Hohe Kapazität 220VAC Telecom Einphasen-Gleichrichter System Parameter
| System | Abmessungen | 482,0 (B) x 350,0 (T) x 2 HE (H) |
| Gewicht | ≤15kg (ohne Gleichrichter) | |
| Kühlbetrieb | Natürliche Kühlung | |
| Installationsmodus | Installiert auf einem 19-Zoll-Rack oder im Schrank | |

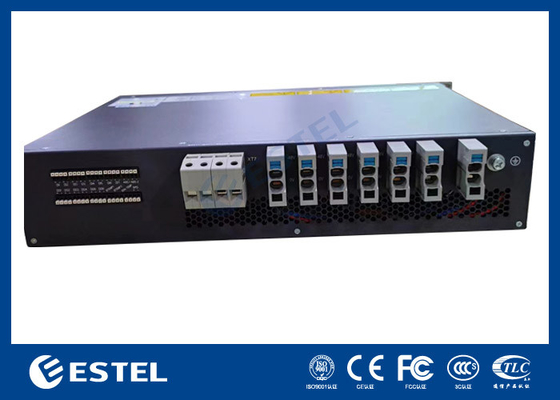

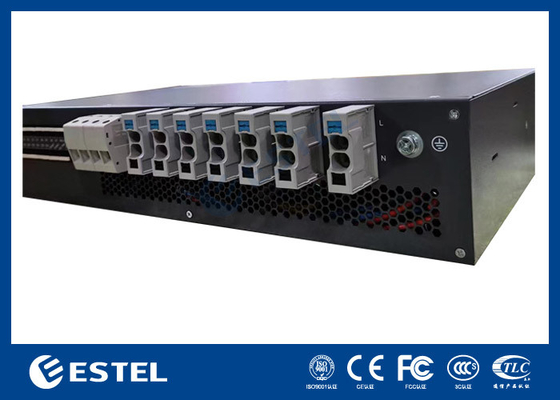

| Verkabelungsmodus | Oberer Einlass und oberer Auslass | |
| Wartungsmodus | Front-Wartung, Änderung der Support-Modulstufe | |
| Schutzlevel | IP20 | |
| AC-Verteilung | Eingabemodus | 220 VAC einphasig |
| Eingangskapazität | 1×50A/2P; Sicherungsautomat:C63A/2P | |
| Eingangsfrequenz | 45–65 Hz, Nennwert: 50 Hz/60 Hz | |
| AC-Überspannungsableiter | 20 kA/40 kA, 8/20 μs | |
| Gleichstromverteilung | Ausgangsspannung | -43~-58 VDC, Nennwert: -53,5 VDC |
| Maximale Kapazität | 5,2 kW | |
| Batterietrennschalter | 2×85A/2P; Sicherungsautomat:C63A/1P*2 | |
| Lasttrennschalter | 6×30A/1P | |
| DC-Überspannungsschutz | 10kA/,8/20μs | |
| Gleichrichter | Eingangsspannung | 85 VAC～300 VAC, Nennspannung 220 VAC |
| Effizienz | ＞96 % | |
| Nennleistung | 1740 W (176–300 V Wechselstrom) | |
| Arbeitstemperatur | -40 °C bis +75 °C (volle Leistung unter 50 °C) | |
| Abmessungen | 106,5 mm (B) × 286 mm (T) × 41,5 mm (1 HE/H) | |
| Gewicht | ≤2kg | |
| Kühlbetrieb | Zwangskühlung | |
| Leistungsfaktor | ≥0,99 | |
| Klirrfaktor | ≤5 % | |
| Regler | Signaleingang | 4AI (3 Batterietemperatur, 1 Umgebungstemperatur), 7DI (SPD, 6 gemeinsame DI) |
| Alarmausgang | 6 Trockenkontakte | |
| Kommunikationsanschluss | RS485, SNMP | |
| Anzeigemodus | LCD | |
| Umfeld | Betriebstemperatur | -40 °C bis +75 °C (volle Leistung unter 50 °C) |
| Lagertemperatur | -40℃~+70℃ | |
| Luftfeuchtigkeit bei Betrieb | 5 %..95 % (nicht kondensierend) | |
| Höhe | 0–3000 m (Liegt die Höhe im Bereich zwischen 2000 und 3000 m, verringert sich die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m zunimmt.) |
3. Kurzinfo zum Telekommunikationsgleichrichter
- Standardbreite von 19 Zoll für vielseitigen Einsatz
- Kompaktes Design mit 2 HE Höhe, spart Platz und Installationskosten
- Frontbedienung und Kabelzugang für bequeme Wartung
- Erweitertes Batteriemanagement für eine längere Batterielebensdauer
- Zahlreiche Kommunikationsanschlüsse für flexible Vernetzung und Fernüberwachung
- Hot-Plug-fähiger Gleichrichter und Controller für einfache Online-Wartung
- Weiter Eingangsspannungsbereich (85-300 Vac) zur Anpassung an Stromnetze
4. Arbeitsprinzipien
(1) AC-Eingang: Startgleichrichtermodul nach dem Einschalten des Wechselstroms, gibt -48 VDC aus, lädt gleichzeitig die Batterie und versorgt das Konvertierungsmodul mit Strom, das Konvertierungsmodul gibt 220 VAC aus.
Unter normalen Bedingungen werden die Parameter des Gleichrichtermoduls und der Verteilungseinheit alle vom Überwachungsmodul gesteuert und arbeiten gemäß den voreingestellten Parametern oder Benutzerbefehlen. Bei einem Netzfehler,
Die Batterie versorgt das System mit Strom und gibt weiterhin 48 VDC und 220 VAC aus. Mit der Entladung der Batterie beginnt die Spannung der Batterie zu sinken, wenn die Spannung unter 43,2 V +/- 0,5 V liegt.
Das Überwachungsmodul sendet ein Batterieunterspannungssignal und schließt den Lastausgang direkt, dann funktioniert das Stromversorgungssystem nicht mehr. Wenn das externe Wechselstromnetz wiederhergestellt ist,
Das System funktioniert wieder normal. (Alle oben genannten Überwachungsdaten sind Systemstandardwerte und können vom Benutzer zurückgesetzt werden.)
(2) -48 V-Eingang: Kein Wechselstrom oder kein Wechselstrom angeschlossen, Zugriff auf externe Stromversorgung -48 V zum -48 V-Lastanschluss, Startüberwachungs- und Konvertierungsmodul, 220 V Wechselstromausgang.
5. Gleichrichtermodul
Das Modulpanel
(1) Betriebsanzeige
(2) Alarmanzeige
(3) Störungsanzeige
(4) Verriegelungsriegel
(5) Griff
Auf dem Bedienfeld befinden sich drei Anzeigen, die den Betriebsstatus des Gleichrichters anzeigen, Einzelheiten finden Sie in der Tabelle unten.
Beschreibung der Tabelle Gleichrichteranzeige
| Indikator | Farbe | Status | Gründe für einen abnormalen Status |
| Kraftmesser | Grün | Normalerweise auf | Das Modul verfügt über einen Stromeingang |
| Aus | Hauptversorgungsfehler (keine Stromzufuhr oder OVP, UVP der Stromzufuhr). Keine Ausgabe | ||
| Alarmanzeige | Gelb | Normalerweise auf | Temperaturalarm (OTP bei einer Umgebungstemperatur von >65 °C) |
| Das Modul befindet sich im Ruhezustand. (Anzeige leuchtet, kein Alarm) | |||
| Das Modul ist strombegrenzend | |||
| Flackern | Kommunikationsfehler | ||
|
Fehler Indikator |
Rot | Normalerweise auf |
Keine Leistung aufgrund von internen Modulfehlern wie Überlastung, Lüfter Fehler, OTP |
| Normalerweise aus | Das Modul läuft ordnungsgemäß. |

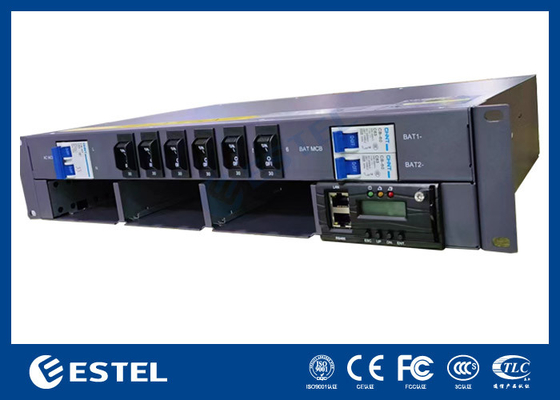

6. Controller-MC2600
Die Vorderseite des MC2600
- LAN-Anschluss
- RS485-Anschluss
- Betriebsanzeige
- Anzeige für geringfügigen Alarm
- Hauptalarmanzeige
- Handhaben
- Tasten
Tabelle zur Beschreibung der Controllertasten
| Taste | Beschreibung | |
| ESC |
Kehrt zum vorherigen Menü zurück, ohne die Einstellungen. |
Drücken Sie die ESC- und ENT-Taste gleichzeitig gleichzeitig innerhalb kurzer Zeit Zeit kann der Controller neu gestartet werden. |
|
HNO.
|
Ø Öffnet das Hauptmenü aus dem Standby-Modus Bildschirm. Ø Öffnet ein Untermenü vom Hauptmenü aus. Ø Speichert die Menüeinstellungen. |
|
| HOCH |
Wechselt zum vorherigen Menü oder stellt Parameter ein Werte. Beim Einstellen von Parameterwerten können Sie gedrückt halten Mit dieser Schaltfläche können Sie Werte schnell anpassen. |
Wenn der Parameterwert durch mehrere Saitentypen, drücken Sie nach oben oder Mit der Abwärtstaste können Sie die einzelnen Werte ändern. Nachdem Sie den Wert eingestellt haben, drücken Sie die Bestätigungstaste zum Bewegen des Cursors automatisch zurück. |
| DN. |
Wechselt zum nächsten Menü oder stellt Parameterwerte ein. Beim Einstellen von Parameterwerten können Sie gedrückt halten Mit dieser Schaltfläche können Sie Werte schnell anpassen. |
|
Beschreibt die Anzeige auf dem Bedienfeld des Controllers, siehe Tabelle unten
| Typ | Farbe | Zustand | Anweisungen |
| Betriebsanzeige | Grün | Flackern | Controller läuft ordnungsgemäß |
| Aus | Der Controller ist defekt oder hat keinen DC-Eingang | ||
| Kleiner Alarm | Gelb | Normalerweise auf | Der Controller erzeugt einen kleinen Alarm |
| Aus | Der Controller generiert keine geringfügigen Alarme | ||
| Großer Alarm | Rot | Normalerweise auf | Der Controller erzeugt einen wichtigen Alarm |
| Aus | Der Controller erzeugt keine größeren Alarme |
Der Controller verfügt über zwei Kommunikationsanschlüsse,
Die Definition des RS485-Kommunikationsanschlusses ist in der folgenden Tabelle dargestellt
| Pin-Nr. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Signalname | RS485+ | - | RS485- | - | - | - | - | - |
Die Schnittstellendefinition des LAN-Ethernet-Ports finden Sie in der Tabelle
| Pin-Nr. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Signalname | TX+ | TX- | RX+ | - | - | RX- | - | - |
7. DI/DO-Schnittstelle
Die Vorderseite der DI/DO-Schnittstellenkarte
„Digitaleingang“ ist ein Untermenü des Parametereinstellungsmenüs, das hauptsächlich vom Bediener verwendet wird, um den normalen Eingangszustand von 8 digitalen Schaltern im System zu konfigurieren.
Tabelle Parametereinstellung für Relaiseingang
| Digital-Nr. | Digitaler Name | DI Normal | Beschreibung |
| DI1 | HEX-Alarm | NEIN | Im geöffneten Zustand ist es normal, im geschlossenen Zustand wird der Alarm ausgelöst. |
| DI2 | PWC-Türalarm | NC | Im geöffneten Zustand ist es normal, im geschlossenen Zustand wird der Alarm ausgelöst. |
| DI3 | BT Alarm | NEIN | Im geöffneten Zustand ist es normal, im geschlossenen Zustand wird der Alarm ausgelöst. |
| DI4 | BC-Alarm | NEIN | Im geöffneten Zustand ist es normal, im geschlossenen Zustand wird der Alarm ausgelöst. |
| DI5 | Digital5-Alarm | NEIN | Im geöffneten Zustand ist es normal, im geschlossenen Zustand wird der Alarm ausgelöst. |
| DI6 | Generator mit Alarm | NEIN | Im geöffneten Zustand ist es normal, im geschlossenen Zustand wird der Alarm ausgelöst. |
| DI7 | DC-Überspannungsalarm | NC | Im geöffneten Zustand ist es normal, im geschlossenen Zustand wird der Alarm ausgelöst. |
„Relaisausgang“ ist ein Untermenü des Parametereinstellungsmenüs, das hauptsächlich vom Bediener verwendet wird, um den normalen Ausgangszustand von 8 Relais im System zu konfigurieren.
Tabelle Parametereinstellung für Relaisausgang
| Digital-Nr. | Digitaler Name | Alarmcode | Beschreibung |
| DO1 | Relaisausgang 1 | NC | Im Normalzustand geschlossen, geöffnet, wenn der zugehörige Alarm auftritt. |
| DO2 | Relaisausgang 2 | NC | Im Normalzustand geschlossen, geöffnet, wenn der zugehörige Alarm auftritt. |
| DO3 | Relaisausgang 3 | NC | Im Normalzustand geschlossen, geöffnet, wenn der zugehörige Alarm auftritt. |
| DO4 | Relaisausgang 4 | NC | Im Normalzustand geschlossen, geöffnet, wenn der zugehörige Alarm auftritt. |
| DO5 | Relaisausgang 5 | NC | Im Normalzustand geschlossen, geöffnet, wenn der zugehörige Alarm auftritt. |
| DO6 | Relaisausgang 6 | NC | Im Normalzustand geschlossen, geöffnet, wenn der zugehörige Alarm auftritt. |
| DO7 | Relaisausgang 7 | NC | Im Normalzustand geschlossen, geöffnet, wenn der zugehörige Alarm auftritt. |
Darüber hinaus verfügt das Produkt über 6 weitere Anschlüsse.
Tabelle Andere Eingabeparametereinstellung
| Parametername | Einstellungsbeschreibung |
| BTEMP 1 | Anschluss Batteriesensor1 |
| BTEMP 2 | Anschluss Batteriesensor2 |
| ENV_TEMP | Ummantelungssensor-Anschluss |
| 12V +/- | 12V Stromversorgung ist vorhanden |
| RS485 | RS485-Port, reservierte Schnittstelle, keine Protokolldefinition |
| ÖL+/- | Den Ölstandsensor anschließen |
Verdrahtungsmethoden:
Ø Entfernen Sie die Kabelisolierung mit einer Abisolierzange. Die freiliegende Länge des Kabelkerns darf nicht weniger als 10 mm betragen.
Ø Mit dem Schraubendreher den Knopf über der Klemme drücken, Kabel einführen, Schraubendreher loslassen und Kabelanschluss fertigstellen.
Ø Ziehen Sie mit dem Griff vorsichtig an den Kabeln, um sicherzustellen, dass sie nicht abfallen.
8. Baugruppenträger einbauen
Installieren Sie den Baugruppenträger am 19-Zoll-Rack, wie in der Abbildung unten gezeigt.
Ø Schritt 1: Nehmen Sie den Stecker aus der Verpackung.
Ø Schritt 2,Drücken Sie den Stecker in das 19-Zoll-Rack
Ø Schritt 3: Installieren Sie die feste Schraube (wenn das Montageloch der Steckerrahmenöse nicht mit der Position der schwimmenden Mutter des Rahmens übereinstimmt, muss es entsprechend der tatsächlichen Installation angepasst werden).
Gleichrichtermodul installieren
Ø Schritt 1: Nehmen Sie das Modul aus der Verpackung.
Ø Schritt 2: Halten Sie den Modulgriff an der Vorderseite und stecken Sie das Modul in den Steckplatz.
Ø Schritt 3, Schieben Sie das Modul langsam auf die Vorderseite des Moduls und bündig mit der Stromversorgung
Verteilerfeld.
Ø Schritt 4: Ziehen Sie die Befestigungsschraube an der Modulplatte fest, damit sich das Modul nicht löst.
9. Verpackung und Versand
Für die Verpackung wird eine kostenlose, begasbare Holzkiste verwendet, die für den Export geeignet ist. Diese Verpackung ist feuchtigkeits- und stoßfest und stabil, um einen sicheren Transport zu gewährleisten.
