18kW Kapazitätskorrekturgerät mit Stromverteilung und Batterieüberwachungsfunktion
Produktdetails:
| Herkunftsort: | China |
| Markenname: | ESTEL |
| Zertifizierung: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| Modellnummer: | ET48300-005 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Holzgehäuse |
| Lieferzeit: | 20-30 Werktage |
| Zahlungsbedingungen: | T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 8,000 Stück pro Monat |
|
Detailinformationen |
|||
| Gleichstrom maximale Kapazität: | 18 kW | Installationsmodus: | Installiert auf einem 19-Zoll-Rack, eingebettet in den Schrank |
|---|---|---|---|
| Modul für die Berichtigung: | 3000 W | AC-Eingangsspannung: | 220VAC Einphasen |
| Ausgangsspannung: | -43~-58VDC, Nennwert: -53,5VDC | Schutzniveau: | IP20 |
| Hervorheben: | Stromversorgungssystem des Berichtigers mit Batteriemonitor,Stromverteilungs-Rektifikator mit Stromverteilung,18 kW Leistungssysteme für Kapazitätsrichter |
||
Produkt-Beschreibung
18kW Leistungssystem mit Leistungsverteilung und Batteriemonitorfunktion
18kW Leistungssystem mit Leistungsverteilung und Batteriemonitorfunktion

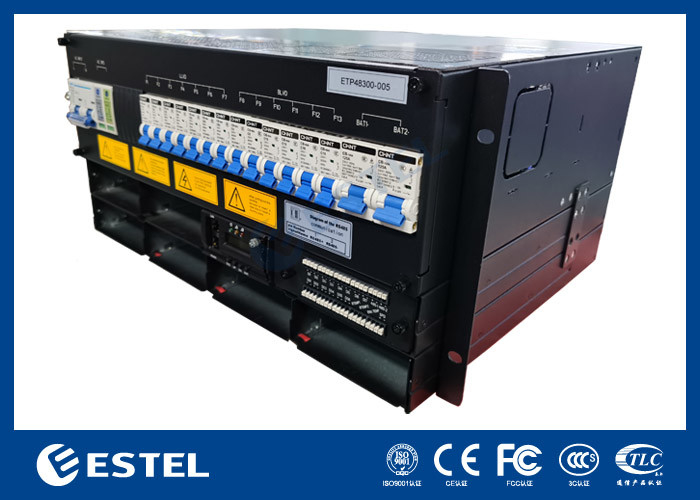

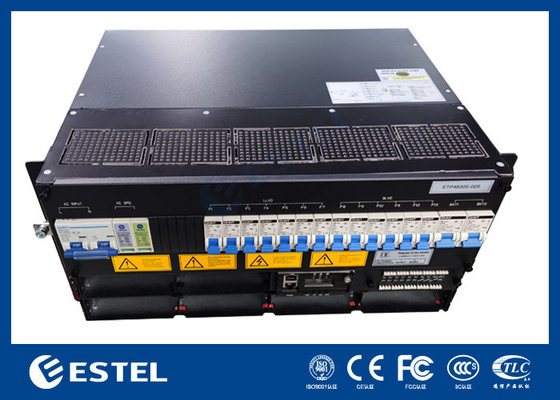

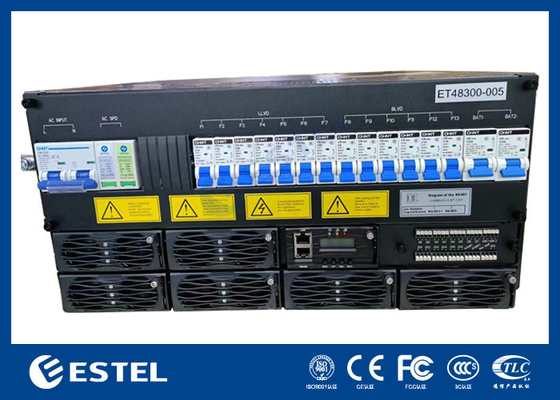

ET48300-005 Unterrack-Stromversorgung 5U hohe kompakte Konstruktion, um kritische Anwendungsbedürfnisse von Glasfaser- und Mikrowellenübertragung zu erfüllen,
Die maximale Leistung des Systems beträgt 300 A, mit AC/Batterie/Last-MCBs.
Die Kabel sind vorne mit MCB und Busbar verbunden.
> Standardbreite von 19 Zoll, die den Vorteil einer breiten Nutzung hat
> 5U Höhe Kompaktes Design, Platz und Installationskosten können eingespart werden
> Frontbetrieb und Kabelanbindung, gut aussehende und sichere Wartung
> Perfektes Batterie-Management, verlängert die Lebensdauer der Batterie sowie verschiedene Kommunikationsanschlüsse,
RS485, Internetanschluss, trockene Kontakte usw., der flexible Vernetzung und Fernüberwachung ermöglicht
> Richter und Steuerung sind heiß einsteckbar, einfache und schnelle Wartung
> Breiter Eingangsspannungsbereich ((85-300Vac) ist das Stromnetz anpassbar
ET48300-005 besteht aus einer Verteilungseinheit, einem Geradlinermodul, einem Umwandlungsmodul und einem Überwachungsmodul.
Die Konfiguration ist optional, wie in der folgenden Tabelle:
| Ausstattung | Modul für die Berichtigung | Anmerkung |
| Standards | Gewichtsverteilung | Einzelheiten finden Sie in den Spezifikationen der Module. |
| Standards | Einheitliche Prüfstelle | |
| Standards | EN 55032 Klasse A,GR1089 Ausgabe 4,R3-10, R3-11, R3-12 Klasse B, zertifiziert von Nordamerika | |
| Standards | Einheitliche Regelung für die Bereitstellung von Daten |
18kW Leistungssystem mit Leistungsverteilung und Batteriemonitorfunktion
Systemkonfiguration
Zwei Arbeitsweisen:
(1) Wechselstrom-Eingang: Start des Geradlinermoduls nach dem Einschalten des Wechselstroms, Ausgang -48Vdc, gleichzeitig Ladung der Batterie und Strom des Umwandlungsmoduls, Ausgang des Umwandlungsmoduls 220Vac.
Unter normalen Bedingungen werden die Parameter des Berichtigungsmoduls und der Verteilereinheit vom Überwachungsmodul gesteuert, das nach vorgegebenen Parametern oder Gebrauchsbefehlen arbeitet.Falls der Wechselstrom ausfällt, wird die Batterie Strom an das System, und weiterhin Ausgabe - 48 VDC und 220 Vac, mit der Entladung der Batterie, beginnt die Spannung der Batterie zu sinken, wenn die Spannung unter 43 ist.2 V + / - 0.5 V, sendet das Überwachungsmodul ein Batterieunterspannungssignal und schließt die Lastleistung direkt ab, dann hört das Stromversorgungssystem auf zu funktionieren.Das System funktioniert wieder normal.. (Alle oben genannten Überwachungsdaten sind System-Standardwerte und können vom Benutzer zurückgesetzt werden)
(2) -48V-Eingang: Keine Wechselströmung oder kein Wechselstromanschluss, Zugriff auf externe Stromversorgung -48V bis -48V-Lastanschluss, Startüberwachungs- und Umwandlungsmodul, 220Vac-Ausgang.
Die Temperaturkompensationsfunktion ist standardmäßig eingeschaltet, die bei Bedarf durch den Benutzer aktiviert oder ausgeschaltet werden kann.die Leistung der Stromversorgung wird linear reduziert (@65°C)Die Ausgangsleistung beträgt 1300 Watt.
Spezifikationen
| Typ | ET48300-005 | |
| System | Abmessung | 482.0(W) *350.0(D) *5U(H) |
| Gewicht | ≤ 25 kg (ohne Berichtigungsmittel) | |
| Kühlmodus | Natürliche Kühlung | |
| Installationsmodus | Installiert auf einem 19 Zoll großen Schlüssel im Schrank. | |
| Verkabelungsmodus | Ein- und Ausgang | |
| Wartungsmodus | Frontwartung, Stützmodul-Austausch | |
| Schutzniveau | IP20 | |
| Wechselstromverteilung | Eingangsmodus | 220VACEinphasige |
| Inputkapazität | 1 × 100A/2P | |
| Eingabefrequenz | 45 bis 65 Hz,Nennwert: 50 Hz/60 Hz | |
| ACSPD | 20kA/40kA,8/20μs | |
| Gleichstromverteilung | Ausgangsspannung | -43~-58VDC,Nennwert:-53,5VDC |
| Höchstkapazität | 18 kW | |
| Batteriebremser | 2 × 125A/1P | |
| mit einer Leistung von mehr als 50 kW | LLVD:32A/1P×2+40A/1P×2+63A/1P×3 | |
| BLVD:6A/1P×2+10A/1P×2+16A/1P×2 | ||
| DCSPD | 10 kA/,8/20 μs | |
| Rectifier | Eingangsspannung | 85VAC ≈ 300VAC,bewertet 220VAC |
| Effizienz | > 96% | |
| Nennleistung | Bei der Verwendung von elektrischen Stromversorgungsanlagen | |
| Betriebstemperatur | -40°C~+75°C (vollständiger Ausstoß unter 50°C) | |
| Abmessung | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | |
| Gewicht | ≤ 2 kg | |
| Kühlmodus | Zwangskühlung | |
| Leistungsfaktor | ≥ 099 | |
| THD | ≤ 5% | |
| Steuerung | Signalinput | 4AI(3Batterytemp.,1Umgebungstemperatur),7DI(SPD,6gemeinsamerDI) |
| Alarmausgabe | 6trockener Kontakt | |
| Kommunikationsport | RS485, SNMP | |
| Anzeigemodus | Bildschirm | |
| Umwelt | Betrieb | -40°C~+75°C (vollständiger Ausstoß unter 50°C) |
| Temperatur | ||
| Speichertemperatur | -40°C bis +70°C | |
| Betriebsfeuchtigkeit | 5% bis 95% (nicht kondensiert) | |
| Höhenstand | 0~3000 m ((Wenn die Höhe im Bereich von 2000 m bis 3000 m liegt, ist der maximale Betriebsstand | |
| Die Temperatur sinkt um 1°C. Die Höhe steigt um 200 m.) |
||
Anwendung
(1) Zugang zur Integration
(2) Innenverteilungs- und Verlängerungssystem
(3) Mobilfunkstation und Erweiterungssystem
(4) WLAN
(5) Bodenstation für Satellitenkommunikation und Mikrowellenkommunikationsstation
(6) Schwacher Stromverteilraum
(7) Sonstige Wechselstrom-/Gleichstromnetzversorgung
Eigenschaften
(1) Zwei Ausgänge: 48Vdc, 220Vac
(2) Zwei Eingänge: 48Vdc, 220Vac
(3) Einführung der Technik der aktiven Leistungsfaktorkompensation, Leistungsfaktor > 0.99
(4) Breiter Betriebsbereich der Wechselstrom-Eingangsspannung: 90~280Vac
(5) Breiter Betriebstemperaturbereich: - 5°C bis + 55°C
(6) Durchgeführte Schalttechnik,
(7) Perfekte Batterieverwaltung verlängert die Lebensdauer der Batterie: Ladungs-/Entladungsmanagement, Batterie-Temperaturkompensation, Niederspannungsschutz.
(8) Warmwechselbar
(9) Eintrittsüber/unterspannungsschutz
(10) Ausgangsüberspannungsschutz, Ausgangsüberstromschutz, Ausgangskurzschlussschutz
(11) Eingebettet / an der Wand montiert
(12) RS485, RS232 Kommunikationsschnittstelle
