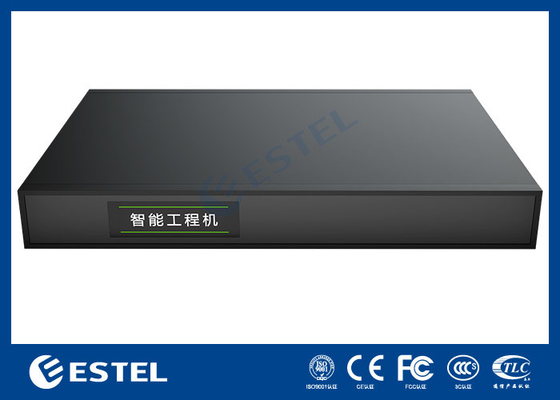

Intelligente Überwachungseinheit für Linux OS EMU mit MODBUS RTU/TCP Unterstützung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | ESTEL |
| Zertifizierung: | ISO |
| Modellnummer: | FSU1000 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Depending on order quantity |
| Verpackung Informationen: | Ausgestopft |
| Lieferzeit: | 15 bis 20 Werktage |
| Zahlungsbedingungen: | L/C, T/T, Paypal |
| Versorgungsmaterial-Fähigkeit: | 2000 Stück pro Monat |
|
Detailinformationen |
|||
| Operating system: | Linux | Produt height: | 1 U |
|---|---|---|---|
| Systems support: | SNMP, MODBUS RTU/TCP, and B interfaces | Web remote access: | B/S architecture |
| Stromversorgung: | VAC220/240; VDC336/ DC 48V | Weight: | 2.0 kg |
| Hervorheben: | Intelligente Überwachungseinheit TCP EMU,Intelligente Überwachungseinheit für Linux-Betriebssystem,Intelligente Überwachungseinheit der WWU mit MODBUS |
||
Produkt-Beschreibung
Linux-Betriebssystem Intelligente Überwachungseinheit integrieren verschiedene Ports EMU
Linux-Betriebssystem Intelligente Überwachungseinheit Integrieren verschiedene Ports EMU Produktübersicht
- Intelligente Überwachungs- und Erfassungseinheit, 1U Höhe, Linux-System, integrierte Überwachungssoftware, kann auf UPS, Klimaanlage, Verteilerschrank, Temperatur und Luftfeuchtigkeit, Wasser,Rauch- und andere umfassende Leistungsumgebungsgeräte;
- Software für B/S-Architektur, Web-Fernzugriff;
- Das System bietet Standard-SNMP-, MODBUS-RTU/TCP- und B-Schnittstellen für die Integration von Überwachungssystemen der oberen Schicht oder von Drittanbietersystemen.
Hardwaretechnik:
1) Ein 19-Zoll-Standardschrank mit einem Metallkörper
2) Eingebetteter industrieller Prozessor, ARM Cortex A35 512M-Speicher, 16G Speicherplatz, Unterstützung von 5.000 Zugangspunkten und 50 Millionen Datenspeicher.

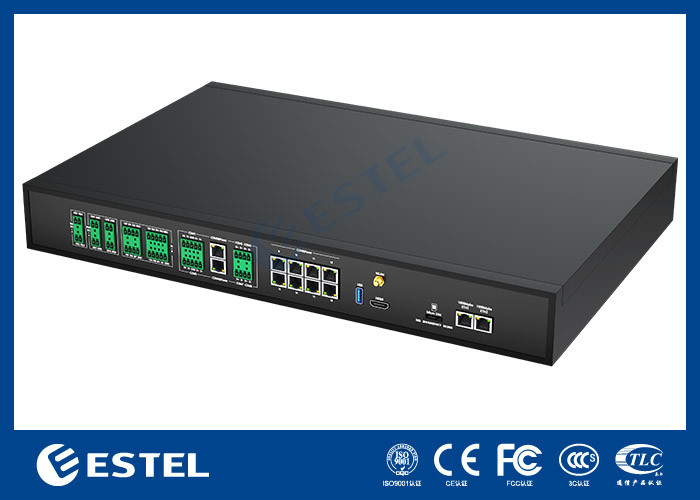

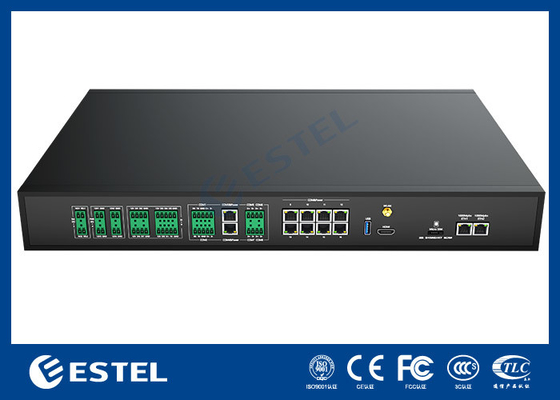

3) Integrieren Sie acht RS485-Ports, neun DI-Ports, vier DO-Ports, einen USB-Port und einen 100 Mbit/S Ethernet-Port.
4) Unterstützt eingebautes 3G/4G-Modem/WiFi-Erweiterung.
5) Der Standardhost liefert 5 Gruppen von 12V externen Ausgang, die maximale Ausgangsleistung der gesamten Maschine beträgt 15W, um den Bedarf an Sensorstrom zu decken.
Funktionen der Software:
1) Linux-Betriebssystem, Open Source, sicher und zuverlässig.
2) Ausgestattet mit FSU-Überwachungssoftware, intuitive Schnittstelle, einfache Bedienung, eingebaute Software, keine Installation erforderlich
3) Die Software kann die Objektgeräte in Echtzeit überwachen, Kontrolloperationen unterstützen und historische Daten und Alarmdatensätze abfragen.
4) B/S-Architektur, direkter Web-Fernzugriff, keine Installation eines Clients erforderlich.
5) Unterstützung der Online-Konfiguration, keine Notwendigkeit zur Verwendung zusätzlicher Konfigurationswerkzeuge, einfach vor Ort zu debuggen.
Parameterliste
Abbildung 1-1 Bordparameter
| CPU-Plattform | ARMCortex-A35 |
| Internes Speicherkapazität (DDR) | 512 M RAM |
| Flash-Speicher | 16G EMMC |
| Betriebssystem | Linux |
Abbildung 1-2 Hafenparameter
|
Leistungsausgabe (Aufgewählt) |

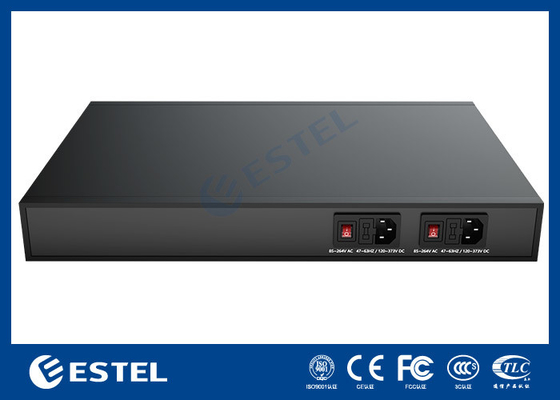

1)Einzelstromversorgung VAC220/240; VDC336 2) Gleichstrom 48 V |
| 4 DO-Häfen | Standard-DO-Ausgang bei normalem NC-Signal |
| 9 DI-Anschlüsse | Bietet 8 universelle DI-Eingänge (trocken oder nass) für die Verbindung zu Rauchsensoren, Türstatussensoren und Infrarotsensoren; 1 dedizierter DI-Eingang (Zugang zum Wasserpad) |
|
8-Kanal-Serieanschluss 485
|
Unterstützung des RS485-Kommunikationsmodus, Baudrate ist 1200bps, 2400bps, 4800bps, 9600bps, 19200bps optional. Wortlänge 5-8 Bits; Der Verifizierungsmodus kann None, Odd, Even, Mark oder Space sein.Das Stopp-Bit ist 1 oder 2 Bits. |
| 1 USB-Anschluss | 1 Typ A USB-Anschluss, Standard 2.0 (Vollgeschwindigkeit: 12Mbits/s); Zugriff auf USB-Kamerabilder, Unterstützung von Standard-USB-Flash-Laufwerken sowie Tastatur und Maus |
| 1 Debugging-Port | USB Typ-C |
| LAN1Anschluss | 10/100M, halb-/vollduplex Adaptiv, mit automatischer Crossover-Funktion für Netzwerkkabel |
Abbildung 1-3 Umweltparameter
| Artikel | Parameter |
| Arbeitsplatz | Innenräume |
| Betriebstemperatur | 0°C+50°C |
| Relative Luftfeuchtigkeit | 20% ∼85%, nicht kondensierend |
| Barometrischer Druck | 70 kPa ¥ 106 kPa |
| Speichertemperatur | -40°C+70°C |
| Kühlung | Natürliche Kühlung |
| Gewicht | 2.0 kg |
| Andere | Der Staub entspricht den Innenstandards GR-63, kein ätzendes Gas, brennbares Gas, Ölnebel, Wasserdampf, Tropfen oder Salz usw. |
Abbildung 1-4 Schutzstandardparameter
| Artikel | Standards |
| Elektrostatischer Schutz | EN61000-4-2,3 Grad, Kontakt/Luftentladung;6KV/8KV |
| Überspannungsbeständigkeit | EN61000-4-5,3Grad, 4KV/2KV@8/20us&2Ω |
Abbildung 1-5 Blitzschutzparameter
| Prüfhafen | IO-Hafen | Serienanschluss, Ethernetanschluss | Stromanschluss |
| Impulskurs 8/20us, jeweils positiv und negativ 5 mal | Differentialmodus 5kA | Differentialmodus 5kA | Differentialmodus 5kA |
| Gewohnheitsmodus 5kA | Gewohnheitsmodus 5kA | Gewohnheitsmodus 5kA |
Abbildung 1-6 Verpackungsparameter
| Artikel | Parameter |
| Verpackungsgröße | L440mm*W200mm*H44mm |
| Verpackungsliste |
Hauptmaschine *1 Montageschrauben und hängende Ohren *1 Benutzerhandbuch *1 Prüfbericht *1 Stromkabel *1 Bescheinigung *1 Kunststoffbeutel und Schaumstoff *1 |
