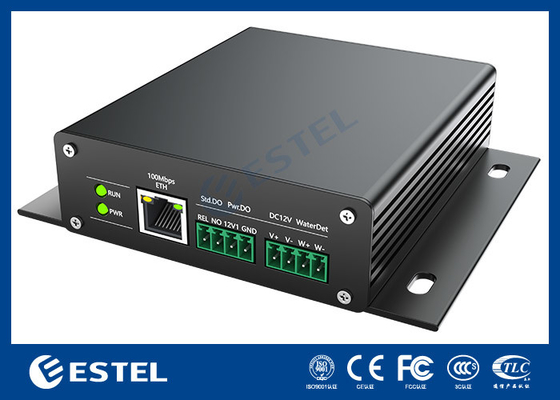

4G/WIFI Fernumgebungsüberwachungseinheit Sicherheitsüberwachungssystem Unterstützung RS485
Produktdetails:
| Herkunftsort: | China |
| Markenname: | ESTEL |
| Zertifizierung: | ISO |
| Modellnummer: | FSU1000 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Depending on order quantity |
| Verpackung Informationen: | Ausgestopft |
| Lieferzeit: | 15 bis 20 Werktage |
| Zahlungsbedingungen: | L/C, T/T, Paypal |
| Versorgungsmaterial-Fähigkeit: | 2000 Stück pro Monat |
|
Detailinformationen |
|||
| Arbeitsfähigkeitsspg.versorgungsteil: | 12VDC-Eingang | Protokoll: | Modbus-TCP, SNMP, Carrier-B-Anschluss |
|---|---|---|---|
| Alarmprotokoll und historische Daten: | Aufzeichnungswarnungen für die Analyse | Abmessung: | 120 * 104 * 28 mm |
| Kommunikationsmodus: | RS232-Echtzeitkommunikation oder RS485-Bus-Netzwerk | IP-Klasse: | IP20 |
| Hervorheben: | 4G-Fernüberwachungseinheit,WIFI Fernüberwachungseinheit,Sicherheitsüberwachungssystem RS485 |
||
Produkt-Beschreibung
4G/WIFI Fernüberwachungsumgebung/Sicherheitsüberwachungssystem Unterstützung RS485
4G/ WIFI Fernüberwachung Umgebung / Sicherheitsüberwachung System Einführung

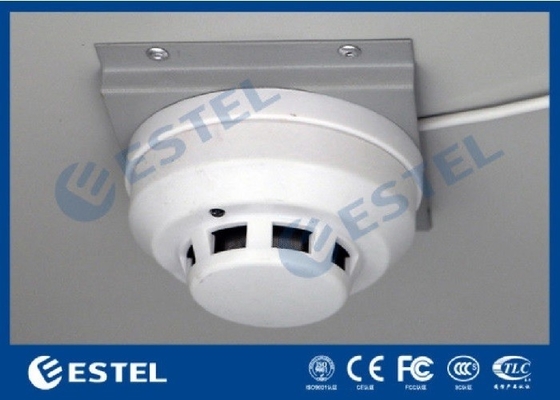

4G/WIFI Fernüberwachung Umgebung/Sicherheitsüberwachungssystem kann den Status lokaler Sensoren erfassen (wie Rauchsensor, Türsensor, Wasserleckage, Infrarot usw.),intelligente Temperatur und Luftfeuchtigkeit, Klimaanlage, Stromverteilung und andere Echtzeitdaten,
Standardunterstützung für die Datenübertragung über Ethernet mit 100 Mbps.
Die hohe Konfigurationsversion kann WIFI oder 4G und andere Formen der Datenübertragung mit sicheren und zuverlässigen, breiten Anwendungsmöglichkeiten und starken Stabilitätsmerkmalen sein.
4G/WIFI Fernüberwachungsumgebung / Sicherheitsüberwachungssystemanwendungen
Die Produkte der Serie werden in der Klimaanlage, bei Energieeinsparungen, bei der Datenerfassung, der Protokollkonvertierung, der Stromverteilung und anderen Branchen weit verbreitet.
- Schaltdatenerfassung: Es ist mit 4 universellen Schaltdatenerfassungseinrichtungen ausgestattet, die Zugang zu
- Ein Schalter ist als allgemeine Steuerung konfiguriert, ein anderer mit einer Leistung.
- Datenübertragung: Verbindung zum lokalen Gerätecontroller über RS485-Schnittstelle oder RS232-Schnittstelle,
- Unterstützt Multi-Bit-Maschinen: alle seriellen Ports des Moduls können unabhängig voneinander in mehreren
- Diversifizierung des Protokolls serieller Port: unterstützt die Weiterleitung des Protokolls und kann Serienport (Mains,
- angepasst: Kleine Größe und Größe können nach Bedarf angepasst werden, Terminaloberfläche, Schutz
Produktinformationen
Demonstration des Modells
| Modell | DI*4 | DO*2 | Leckage*1 | RS485 | RS232 | Netzwerkoberfläche | 4G |
| FSU Mini-A | √ | × | √ | 1 | × | 1 | × |
| FSU Mini-B | √ | √ | √ | 2 | 1 | 1 | × |
| FSU Mini-C | √ | √ | √ | 2 | 1 | 1 | √ |

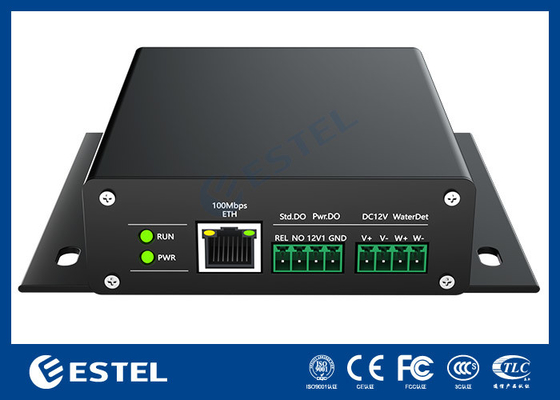

Detaildefinition der Schnittstelle
| Schnittstelle | Identifizierung | Beschreibung |
| Stromversorgung | V+(DC12V) | Leistungseingang positiv, Spannungseingangsbereich 6-18V |
| Stromversorgung | V- ((DC12V) | Leistungsaufnahme-Negativelektrode |
| Wasserleckage nachweis | W+ | Verbinden Sie eines der Detektionskabel mit dem Wasser Tauchseil oder Tablet |
| Wasserleckage nachweis | Ich... | Das Wassertauchenblatt und das Wassertauchenkabel unterstützen mehrere parallele Verbindungen |
| Kabeloberfläche | 100 Mbps ETH | Netzwerkkabel-Eingang |
| Leistung | 12 V |
Außensensor-Stromversorgung Ausgangsleistung ist positiv, Die Ausgangsleistung wird durch den Adapter bestimmt |
| Leistung | GND |
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, Aktives Eingangs-Schaltsignal |

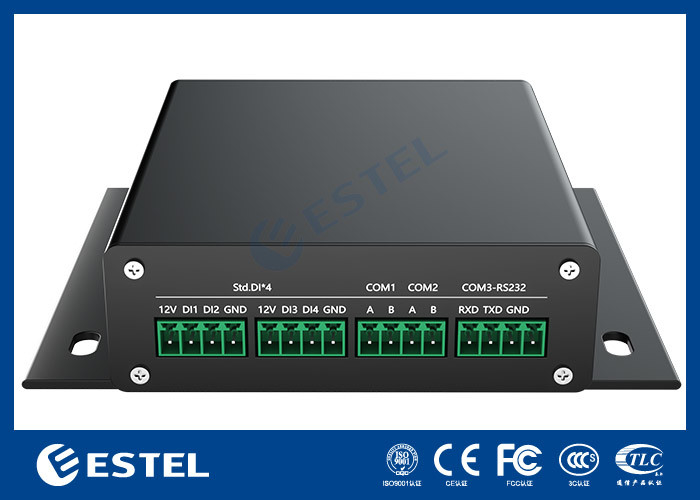

| DI-Ausgabe | DI1-DI4 |
Schaltanlage, passivkontakt 12 V und DI, Der aktive Kontakt verbindet DI und GND |
| DO-Ausgabe | REL | Umschalten von Relais-Ausgang gemeinsamem Ende |
| DO-Ausgabe | NO1 | Der Ausgang des Schaltrelais ist immer offen |
| DO-Ausgabe | 12V1 | Die gesteuerte Stromversorgung ist positiv |
| DO-Ausgabe | GND | Steuerbare Stromversorgung negativ |
| Serienanschluss | Die Kommission | Serienanschluss 1RS485 Differenzübertragung und Empfang in dieselbe Richtung |
| Serienanschluss | Die Kommission | Serienanschluss 1RS485 Differentialsend- und Empfangsrückschaltanlage |
| Serienanschluss | Vorschlag für eine Richtlinie des Rates | Serienanschluss 2RS485 Versand- und Empfangsdifferenz in dieselbe Richtung |
| Serienanschluss | Die Kommission | Serienanschluss 2RS485 Differenzübertragungs- und Empfangsrückend |
| Serienanschluss | Die Kommission erlässt folgende Informationen: | Serienanschluss 3RS232 Das empfangende Ende verbindet sich mit dem sendenden Ende der anderen Vorrichtung |
| Serienanschluss | COM3-TXD | Serienanschluss 3RS232 Sendeend verbindet sich mit dem empfangenden Ende des anderen Geräts |
| Serienanschluss | Die Kommission | Serienanschluss 3RS232 Signal Boden verbindet sich mit dem RS232 Boden des anderen Geräts |
Anzeiglicht
| Schnittstelle | Identifizierung | Beschreibung |
| Stromversorgung | PWR | Anzeigt den Zustand der Stromversorgung. |
| Betriebsleitungen | Ausführen | Der Anzeiger zeigt den Betriebszustand an. Der Anzeiger blinkt, nachdem das System und die Software in einem Abstand von 1 Sekunden normal laufen |
| Netzwerkoberfläche geleitet | ETH | Die linken und rechten Netzwerkanschlussanzeiger geben den Verbindungsstatus sowie den Datensendungs- und -empfangsstatus an. |
| Artikel | Parameter |
| Eingangsspannung | 12V±50% (6-18V), bei Einstiegskortschlussschutz, Überspannung schädigt das Hauptbrett |
| Gesamtstromverbrauch | Standby-Stromverbrauch kleiner als 1 Watt, Standby-Strom kleiner als 0,1 A (einschaltbar 12 V) |
| Stromversorgungskapazität | Alle externen Stromversorgungen des Hosts dürfen 12 W, d. h. 12V1A, nicht überschreiten. |
| Serienquote | Die maximale Baudrate beträgt mehr als 115.200 BPS |
| Betriebstemperatur | -5 ~ 55°C (Speichertemperatur -40 ~ 70°C) |
| Betriebsfeuchtigkeit | 10 ~ 95% (Lagerfeuchtigkeit 10 ~ 90%) |
| Abmessung | 120 * 104 * 28 mm |
| IP-Klasse | IP20 |
