Produkt-Beschreibung
Hybrides Telekommunikations-Stromversorgungssystem, 48 V DC, 300 A, 40 HE, Outdoor-Telekommunikationsschrank mit Kühlung
Einführung
Das Hybrid Telecom Power System 48 VDC 300 A 40U Outdoor Telecom Cabinet ist ein Außenschrank, der eine sichere und zuverlässige physische Arbeitsumgebung für Standorte für die drahtlose Kommunikation bietet. Das System integriert Funktionen wie einen Außenschrank, Temperaturkontrollgeräte und Umweltüberwachung. Das Stromversorgungssystem und die AC/DC-Stromverteilungseinheit können je nach Benutzeranforderungen im Schrank installiert werden. Dabei ist der Installationsraum für die Benutzergeräte und die Backup-Batterie reserviert.
Hauptmerkmale des hybriden Telekommunikations-Stromversorgungssystems 48 VDC 300 A 40 HE für den Außenbereich des Telekommunikationsschranks:
· Ein einzelner Schrank nimmt eine Fläche von weniger als 1 Quadratmeter ein, die Standortadresse ist leicht zu erhalten
·Temperaturkontrollsystem: einfache Wartung, Reinigung und Austausch
·Starke Diebstahlsicherung: Innenscharnier, integrierte Tür, Unterstützung für externes Vorhängeschloss
· Feine Unterteilung der Temperaturregelung, maximale Energieeinsparung
Hybrides Telekommunikations-Stromversorgungssystem, 48 VDC, 300 A, 40 HE, Konfiguration eines Telekommunikationsschranks für den Außenbereich
| Grundinformation | |
| Äußere Größe |
800 mm (B) x 940 mm (T) x 2050 mm (H) (einschließlich Vorsprüngen zur Temperaturregelung) |
| Abdeckungsbereich | 800 mm (B) x 700 mm (T) |
| Höhe der Basis | 150mm |
| Gewicht | ≤130 kg (ohne Ausrüstung und Batterie) |
| Benutzerbereich | 37U |
| Material |
Wand: 1,2 mm verzinktes Stahlblech Tür: 1,5 mm verzinktes Stahlblech |
| Sperren | Dreipunkt-Diebstahlsicherung, europäischer Standard-Ock-Kern, kann das Vorhängeschloss selbst ändern oder anpassen |
| Verdrahtungsposition | Boden rein und raus |
| Verdrahtungslöcher | 10xφ36 |
|
Schutzgrad |
IP55 |
| Informationen zur Temperaturregelung | |
|
Ausrüstung Abteil |
Modus: Wärmetauscher Wärmeableitungseffizienz: 200 W/K. Nennspannung: 48 VDC Nennleistung: 520 W |
|
Batteriefach |
Modus: DC-Klimaanlage Kühlleistung (L35/L35): 500 W Nennspannung: 48 VDC Leistungsaufnahme (L35/L35): 160 W |
| Andere Informationen | |
| Beleuchtung | DC-48VLED-Licht |
| Rauchsensor | 12 VDC |
| Hochwassersensor | Trockener Kontakt |
|
Temperatur und Feuchtesensor |
12 VDC |
| Zugangskontrolle | Trockener Kontakt |
| Umfeld | |
| Betriebstemperatur | 10℃ bis +45℃ |
| Lagertemperatur | 40℃ bis +75℃ |
| Betriebsfeuchtigkeit | 5 % bis 95 % (nicht kondensierend) |
|
Höhe |
0 bis 4000 m (wenn die Höhe innerhalb des Bereichs liegt von 3000 m bis 4000 m, der maximale Betrieb Die Temperatur sinkt um 1℃ mit der Höhe erhöht sich um 200m) |
| Interne Rack-Informationen | |
|
Ausrüstung Abteil |
Rack-Modus: 19-Zoll-Platz gemäß IEC 60297-3 Tiefe: 400 mm Höhe: 20 HE Die verfügbare Distanz vor dem 19":180mn |
|
Batteriefach |
Rack-Modus: Batteriehalterung mit zwei Gruppen Höhe jeder Batteriehalterung: ≥350 mm Optional: 17U19"-Rack für Lithiumbatterie |
Hybrides Telekommunikations-Stromversorgungssystem, 48 VDC, 300 A, 40 HE, Gleichrichter für Telekommunikationsschränke für den Außenbereich:
Es handelt sich um ein 19-Zoll-Subrack für ein hybrides Stromversorgungssystem mit kompaktem 5U-Höhendesign, um den kritischen Anwendungsanforderungen von Glasfaser- und Mikrowellenübertragung, Zugangsgeräten und Switches gerecht zu werden. Die maximale Leistung des Systems beträgt 150 A, mit AC-Eingang/DC-Eingang/Batterie/Last-MCBs. Der Kabelzugang erfolgt von vorne mit MCB und Sammelschiene.
Hauptmerkmale des Gleichrichters:
· Großer Eingangsspannungsbereich: 85 bis 290 VAC für Gleichrichter und 120 bis 420 VDC für MPPT
· Gleichrichter, MPPT und Controller sind Hot-Plug-fähig, einfache und schnelle Online-Wartung
· Hoher Wirkungsgrad von bis zu 96 % für geringere Betriebskosten
·Unterstützt Ethernet-, SNMP-, ModBus- und RS485-Kommunikationsschnittstellen
| Eingangsverteilung | ||
| Wechselstrom | Gleichstrom | |
| Eingabemodus | 220VAC einphasig | 120 VDC bis 425 VDC |
| Eingangsfrequenz | 45 bis 65 Hz, Nennwert: 50 Hz/60 Hz | / |
| Eingabekapazität | 63A/2Px1 | 63A/2Px5 |
| SPD | 20 kA/40 kA, 8/20 μs | |
| Ausgabeverteilung | ||
| Gleichrichter | Solarzelle | |
| Ausgangsspannung | -42 bis -58 VDC, Nennwert: -53,5 VDC | -42 bis -58 VDC, Nennwert: -54,5 VDC |
| Batterietrennschalter | 125A/2P | |
| Lasttrennschalter | Lvd:32A/1Px1,10A/IPx5;Blvd:32A/1Px2,10A/1P×5 | |
| DC-Überspannungsschutz | 20 kA/40 kA, 8/20 μs | |
| Modul | ||
| Gleichrichtermodul | Solarzelle | |
| Eingangsspannung |
85 bis 290VAC, Nennspannung 220 V Wechselstrom |
120 bis 420 VDC Nennspannung 340 VDC |
| Effizienz | >96 % | >96 % |
| Nennleistung | 3000 W (176 bis 290 VAC) | 3000 W (200 bis 425 V Wechselstrom) |
|
Arbeitstemperatur |
-10°C bis +75°C (volle Leistung unter 55°C) | -10 °C bis +75 °C (volle Leistung unter 50 °C) |
| Regler | |
| Signaleingang | 3Al (2 Batterietemperaturen, 1 Umgebungstemperaturen), 2RS485,7 DI |
| Alarmausgang | 6 Trockenkontakte |
| Kommunikationsanschluss | RS485, SNMP |
| Anzeigemodus | LCD |
| System | |
| Abmessungen (BxTxH) | 482 x 350,6 x 9 HE, ≤ 30 kg (ohne Module) |
| Kühlmodus | Natürliche Kühlung |
| Wartungsmodus | Vordere Wartung, Änderung des Support-Moduls |
| Schutzlevel | IP20 |
| Umfeld | |
| Betriebstemperatur | -10℃ bis +50℃ |
| Lagertemperatur | -40℃ bis +75℃ |
| Betriebsfeuchtigkeit | 5 % bis 95 % (nicht kondensierend) |
|
Höhe |
0 bis 4000 m (wenn die Höhe im Bereich von 3000 m bis 4000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m zunimmt) |
*individuelles Design ist möglich.

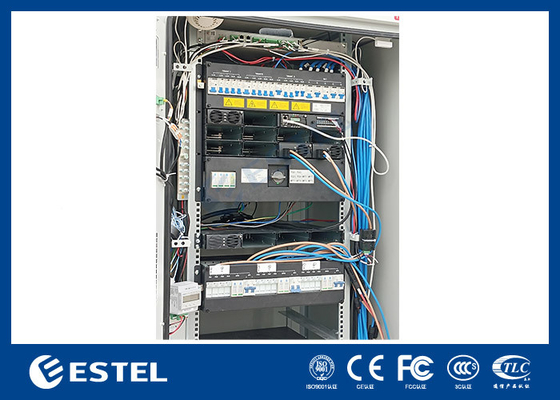

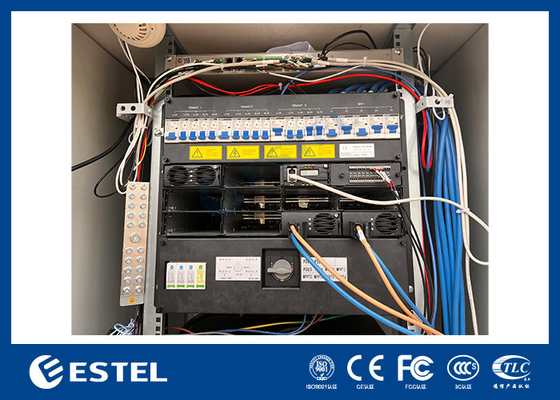

Gleichrichterbilder:
Arbeitsprinzip:
Normalerweise läuft das Stromsystem in einem parallelen Erhaltungsladungszustand, d. h. Gleichrichtermodul, Solarmodul, Last und Batterie arbeiten parallel. Solarmodule und Gleichrichtermodule liefern Erhaltungsladungsstrom für Leistungskommunikationsgeräte und Batterien. Wenn der Ausgang Wenn die Leistung des Solarmoduls nicht ausreicht, um alle Verbraucher zu versorgen, stellt das Gleichrichtermodul zusätzliche Energie für die Kommunikationsgeräte bereit.
Wenn der Netzstrom ausgeschaltet ist, funktioniert das Gleichrichtermodul nicht mehr. Wenn die Solarstromversorgung normal ist, versorgt das Solarmodul die Kommunikationsgeräte und lädt die Batterie auf. Wenn die Ausgangsleistung des Solarmoduls nicht ausreicht, um alle Verbraucher zu versorgen, Die Batterie versorgt die Kommunikationsgeräte zusätzlich mit Strom.
Wenn die Netzstromversorgung ausgeschaltet ist, funktioniert das Gleichrichtermodul nicht mehr. Wenn gleichzeitig die Solarenergie ausfällt, werden die Kommunikationsgeräte mit Batterien betrieben. Wenn die Batterieentladung eine Zeit lang anhält, bis der Generator startet, .Der Monitor sendet ein Startsignal an den Generator. Der Generator liefert Wechselstrom-Eingangsstrom für das Gleichrichtermodul. Anschließend kann der Gleichrichter die Kommunikationsgeräte wieder mit Strom versorgen und die Batterie aufladen, um den Verbrauch auszugleichen. Wenn der Stopppunkt des Generators erreicht ist, Die Monitoreinheit sendet ein Stoppsignal an den Generator und der Generator schaltet sich aus.
IP55/IP65
IP55= Gehäuseeigenschaften:
Vollständiger Schutz vor Staub, Öl und anderen nicht korrosiven Materialien
Vollständiger Schutz vor Kontakt mit umschlossenen Geräten
Schutz gegen Wasser bis zu Wasser, das aus einer Düse aus jeder Richtung gegen das Gehäuse gespritzt wird
Erhältlich als Wand-, Stand-, Trog- und Telegrafenmastmontage
Siebdruck-Logo-, Eloxierungs- oder Gravurdienste sind verfügbar
IP65= Gehäuseeigenschaften:
Vollständiger Schutz vor Staub, Öl und anderen nicht korrodierenden Materialien
Vollständiger Schutz vor Kontakt mit umschlossenen Geräten
Schutz gegen Wasser bis zu Wasser, das aus einer Düse aus jeder Richtung gegen das Gehäuse gespritzt wird
Erhältlich für Wandmontage, freistehend, Wanne und Telegrafenmastmontage
Logo-Siebdruck, Eloxieren oder Gravieren sind möglich
Kundenspezifisch mit Ausschnitten, Isolierung, Scharnieren, Riegeln oder Schlössern
Hybrides Telekommunikations-Stromversorgungssystem 48 VDC 300 A 40U Outdoor-Telekommunikationsschrank Merkmale:
| Merkmale | Beschreibung |
|
Modulcharakteristik
|
Das Solarmodul verfügt über eine Maximum-Power-Point-Tracking-Funktion.Die maximale Power-Point-Tracking-Genauigkeit liegt bei über 99,5 % |
| Das Gleichrichtermodul nutzt die aktive Leistungsfaktorkompensationstechnologie, der Leistungsfaktorwert beträgt bis zu 0,99 | |
| Der maximale Wirkungsgrad des Gleichrichtermoduls liegt bei über 93 % | |
| Der maximale Wirkungsgrad des Solarmoduls liegt bei über 95% | |
| Das Solarmodul und das Gleichrichtermodul weisen eine hohe Leistungsdichte auf | |
| Das Solarmodul und das Gleichrichtermodul verwenden die zerstörungsfreie Hot-Swap-Technologie, also Plug-and-Play. Der Austausch des Solarmoduls und des Gleichrichtermoduls dauert weniger als eine Minute | |
| Das Solarmodul und das Gleichrichtermodul verfügen über eine Ausgangsüberspannungsschutzfunktion, einschließlich Hardware-Überspannungsschutz und Software-Überspannungsschutz.Und der Software-Überspannungsschutz verfügt über zwei Modi: den ersten Überspannungssperrmodus und den vierten Überspannungssperrmodus | |
| Batteriemanagement | Perfektes Batteriemanagement: Batterieschutz und Funktionen wie automatische Spannungsregelung, stufenlose Strombegrenzung, Batteriekapazitätsberechnung, automatische Umstellung auf Ausgleichs-/Erhaltungsladung, Online-Batterietest. |
| Komplementäres Licht- und Strommanagement | Perfekte ergänzende Licht-/Strommanagementfunktion, die die Priorität der Solarstromversorgung erreichen und die Nutzung der Solarenergie maximieren kann |
| Leistungsstatistik | Stromverbrauch der Last, durch Solarenergie erzeugte Energie, durch Netzstrom erzeugte Energie, durch DG erzeugte Energie, Entladung der Batterie, Ladung der Batterie |
| Datensatz |
90-Tage-Aufzeichnung historischer Daten, die historischen Daten können hochgeladen werden. 200 Datensätze des Verlaufsalarms, 10 Gruppen von Batterietestdaten |
| Alarmfunktion | Perfekte Fehlerschutz- und Fehleralarmfunktionen |
| Netzwerk-Design |
Bereitstellung von Trockenkontakten und anderen Kommunikationsanschlüssen für Netzwerkflexibilität; Aktivieren des Software-Upgrades am proximalen Ende und des unbeaufsichtigten Betriebs |
| Benutzerfreundliche Bedienoberfläche |
Das LCD ist mit einem Winkel von 15 Grad gestaltet, was für die Bedienung durch den Benutzer intuitiver und bequemer ist. Fragen Sie die Betriebsparameter, Statistiken und historischen Alarme des Systems über das LCD ab. Steuern Sie das System manuell über das LCD |
| Blitzschutz | Perfekter Blitzschutz auf AC- und DC-Seite |
| Energiesparendes Design | Zusätzlich zur Schlafenergiesparfunktion des Gleichrichtermoduls unterstützt und priorisiert das System auch die Nutzung der der Last zugeführten Sonnenenergie, nutzt die Sonnenenergie voll aus, um Energieeinsparungen zu erzielen und Treibhausgasemissionen zu reduzieren |
| Outdoor-Typ | Der Schutzgrad des Systems beträgt bis zu IP55 und kann im Außenbereich eingesetzt werden. Das System ist kompakt und einfach zu installieren |
|
System
|
Alle Geräte im System unterstützen die Wartung an der Front |
| Das System verwendet die Schlaftechnologie des Gleichrichtermoduls, einen dualen Dauerschütz, einen Shunt mit niedrigem Stromverbrauch und eine Technologie zur Anpassung der Lüftergeschwindigkeit und verfügt über eine ausgeprägtere Energiesparfunktion. | |
| Die optionale AC-Heizung sorgt dafür, dass das System auch bei niedrigen Temperaturen zuverlässig arbeitet | |
| Fernüberwachung | Das Modem ist mit der GPRS-Funktion konfiguriert, die eine Fernüberwachung durch Bereitstellung von Daten an den Internetserver ermöglichen kann |
Anwendung für Energiespeichergehäuse
Unser Schrank wird häufig in der Außenkommunikationsbranche eingesetzt. Der Schrank kann mit verschiedenen Kommunikationsgeräten, Gleichrichterstromversorgungssystemen, Überwachungseinheiten, Batterien, Glasfasern usw. ausgestattet werden. Geeignet für den Einsatz auf Straßen, auf Gebäudedächern, auf Berggipfeln, in städtischen, ländlichen, Wohngebieten und anderen Gebieten.

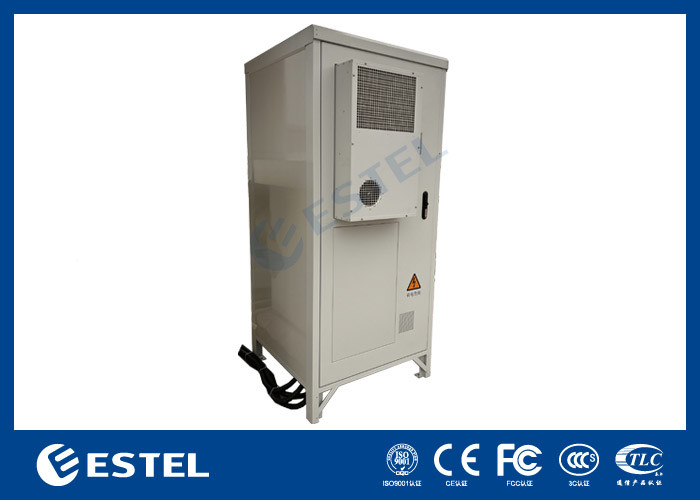

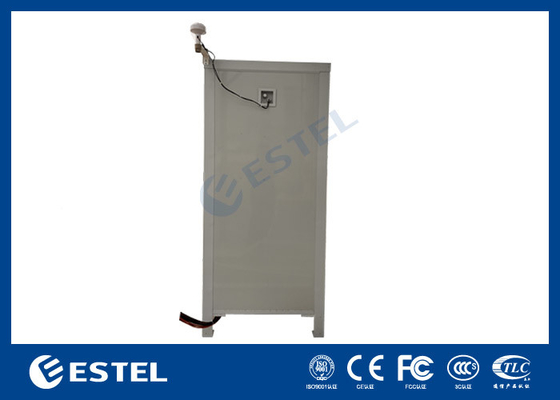

Schrankbilder:
