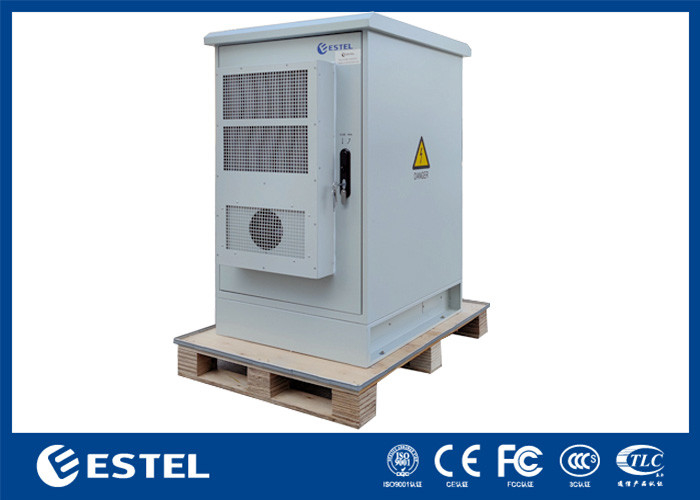

Doppeltürer Außen-Telekommunikationsschrank mit PDU / Batteriestelle / Klimaanlagen
Produktdetails:
| Herkunftsort: | Shenzhen, China |
| Markenname: | ESTEL |
| Zertifizierung: | IP55 |
| Modellnummer: | ET7387115A-20U |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Holzkoffer mit Paletten |
| Lieferzeit: | 35 Tage |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 |
|
Detailinformationen |
|||
| Innenraum: | 19 Zoll Rack 20U | Material: | Verzinktes Stahl |
|---|---|---|---|
| Montierung: | mit einer Breite von nicht mehr als 15 mm | Kühlung: | Klimaanlage |
| Türen: | Vordertür und Hintertür | Isolierung: | PEF 20 mm |
| Hervorheben: | Außen-Telekommunikationsschrank mit Batteriestelle,Fernmeldefach mit zwei Türen,Außen-Telekommunikationsschrank mit PDU |
||
Produkt-Beschreibung
Doppeltürer mit Klimaanlage Außen-Telekommunikationsschrank mit PDU und Batteriestelle
1. Doppeltürer mit Klimaanlage Außen Telekommunikationsschrank Einführung
1.1 Doppeltürer mit Klimaanlagen Außen-Telekommunikationsschränke
Der Schrank ist aus verzinktem Stahl, doppelte Wand, Dicke: 1,2 mm, mit 20 mm PEF.
1.2 Doppeltürer mit Klimaanlage Außen-Telekommunikationsschrank
Das Kabinett umfasst 19 ′′ Schiene für die Ausrüstungsanlage.
1.3 Schranktür und Schloss
Der Schrank hat eine Haustür, eine Tür.
Die Schranktür verwendet eine eingebettete Struktur.
Der Öffnungswinkel der Tür beträgt bis zu 110° und die Türgrenze kann den Öffnungswinkel begrenzen.
2. Doppeltürer mit Klimaanlage Außen Telekommunikationsschrank Technischer Parameter
| Ausstattung | Artikel | Technischer Parameter | |||
| Kabinett | Modell | ET7387115A-20U | |||
| Schutzniveau | IP55 | ||||
| Außendimension | H1150mm × W725mm × D870mm | ||||
| Innerer Bereich | 19 Zoll 20 U | ||||
| Material |
Verzinkter Stahl, 1,2 mm dick, einzelne Wand. Stärke der Lagerteile: 2,0 mm |
||||
| Isolierung | 20 mm PEF | ||||
| Beschichtung | Polyesterpulverbeschichtung | ||||
| Farbe | RAL7035 | ||||
| Schließung | Drei-Punkte-Sperrsystem gegen Diebstahl | ||||
| Scharnier | Inneres Scharnier | ||||
| Installationsmöglichkeiten | mit einer Breite von nicht mehr als 15 mm | ||||
| Kabelvermittlung | Kabel in und aus der Unterseite des Schranks | ||||
| Instandhaltung | Eine Haustür, eine Hintertür. | ||||
| Kühlung | Zusätzlich | Klimaanlage | Gleichstrom-Klimaanlage | Wärmetauscher |
Direkt Lüftung |
| Kühlkapazität | 1500 W | 1500 W | 80 W/K | 180CFM | |
| Eingangsspannung | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
| Kommunikation | RS485 | RS485 | RS485 | / | |
| Stromverteilungseinheit | Spannung | 200VAC ∼ 240VAC (optional) | |||
| Eingabe | SchneiderDPN 2*10A/1p (optional) | ||||
| Ausgabe | SchneiderDPN 2*16A/1P (optional) | ||||
| Sensoren | Türsensor, Wassersensor, Temperatur- und Luftfeuchtigkeitssensor, Rauchsensor | ||||
| Einheit für Umweltüberwachung |
19 Zoll, 1U hoch, 48VDC Eingangsspannung, Kommunikationsanschluss: SNMP 9-Wege passiver Schaltwert Eingang, 6-Wege aktiver Schaltwert Eingang, 6-Wege Relais Ausgang. |
||||
| Andere | 48VDC-LED-Lampe zur Beleuchtung,LED-Schalter | ||||
| Umwelt | Betriebstemperatur | -40 °C ~ +55 °C (+Sonnenstrahlung) | |||
| Speichertemperatur | -40°C bis +70°C | ||||
| Arbeitsfeuchtigkeit | 5% bis 95% (ohne Kondensation) | ||||
| Arbeitshöhe | 0 ~ 4000 Meter | ||||
3. Doppeltürer mit Klimaanlage Außen Telekommunikationsschrank Funktionen
3.1 Der Schrank ist staub-, sonnen- und regendicht und wird im Außenbereich verwendet.
3.2 Bei der Kühlung des Schranks wird ein Wärmetauscher von 80 W/K verwendet.
3.3 Einschließlich einer AV220V-Beleuchtungs-LED-Lampe, die auf der Oberseite des Schranks montiert ist.
3.4 Einschließlich zweier Türsensoren, von denen einer für das Ein-/Ausmachen der LED-Leuchte, der andere für den Alarm für die offene Tür verwendet wird.
3.5 Die Verteilung des Schranks ist angemessen, wodurch der Zugang zu Kabeln, die Befestigung und Erdung erleichtert werden.

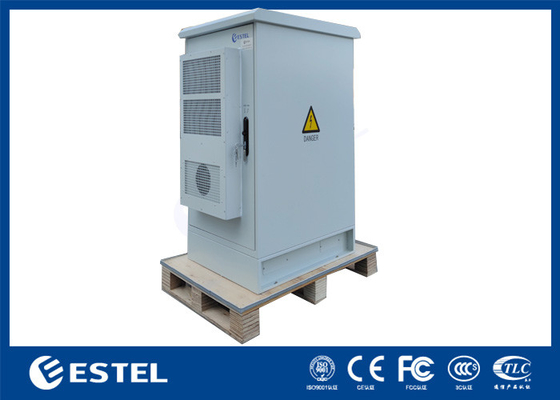

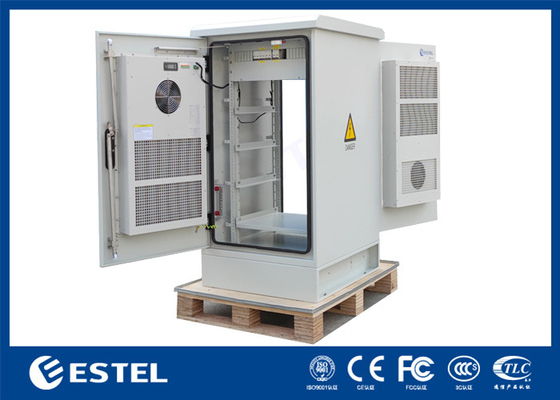

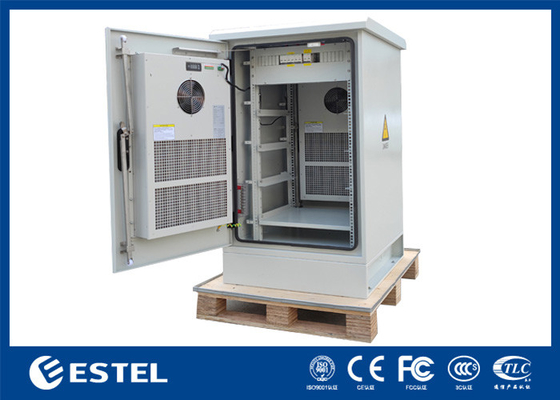

4. Kabinettsbilder:
5. Technische Spezifikationen
(1) Anwendbare Umweltbedingungen:
- Betriebstemperatur: -40 °C ~ + 75 °C
- Aufbewahrungstemperatur: -50 °C ~ + 70 °C
- Transporttemperatur: -50 °C bis + 70 °C
- Relative Luftfeuchtigkeit (RH): 5% bis 99%
- Luftdruck: 62 kPa ~ 101 kPa (ähnlich 0 m ~ 5000 m Höhe)
(2) Material: gutes Verzinktes Stahl
(3) Oberflächenbehandlung: Farbe mit Pulverbeschichtung, Außenpolyesterschicht in hellgrauem RAL 7035
(4) Eintrittsschutz: IP55
(5) Flammschutz: Erfüllung der GB5169.7 Prüfung A
(6) Isolierwiderstand:der Isolationswiderstand zwischen Erdungsvorrichtungen und Kabinenbauteilen ist nicht niedriger als 2×104M/500V(DC).
(7) Widerstandsspannung:die Widerstandsspannung zwischen Erdungsvorrichtungen und Kabinenbauteilen ist nicht niedriger als 3000 V (DC)/1min.
6. Zubehör
6.1 Betriebsleuchte
Das Dienstlicht ist 48VDC und befindet sich oben im Schrank.
6.2 Wärmetauscher
Der Schrank enthält einen 80W/K-Wärmetauscher, der an der Tür des Schranks installiert ist.
7. Verpackung
Verpackung aus Holz
