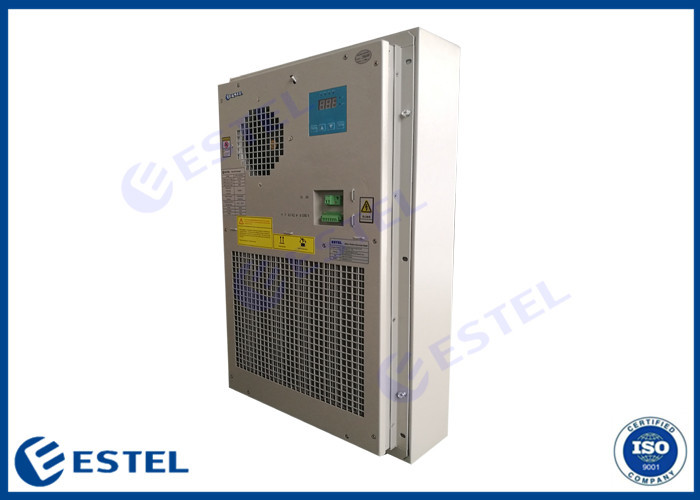

Kabinett-Wärmetauscher DC48V 120W/K für Telekommunikations-Einschließung
Produktdetails:
Herkunftsort: | Shenzhen, China (Festland) |
Markenname: | ESTEL |
Zertifizierung: | ISO9001, CE, 3C, FCC, TLC |
Modellnummer: | HE06-120SHE/01 |
Zahlung und Versand AGB:
Min Bestellmenge: | 1 |
---|---|
Preis: | negotiation |
Verpackung Informationen: | kartonieren Sie + Schaum + Holzetui |
Lieferzeit: | 7-10 Werktage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 13.000 Sätze pro Monat |
Detailinformationen |
|||
Kühlverfahren: | Wärmerohrwärmetauscher | NENNAUFNAHME-ZUGEFÜHRTE ENERGIE: | 115W |
---|---|---|---|
Nenneingangsstrom: | 2.4A | Installations-Modus: | Tür angebracht |
Schutz-Niveau: | IP55 | Maß: | W×D×H: 430×176×700 Millimeter |
Eingangsspannung: | DC48V | MTBF: | 70000 Stunden |
Markieren: | Wärmetauscher des Kabinett-120W/K,DC48V-Kabinett-Wärmetauscher,Abgekühlter Wärmetauscher DC48V Luft |
Produkt-Beschreibung
Einschließungs-Wärmetauscher-im Freien industrieller Wärmeaustausch-Luftkühler IP55 DC48V 120W/K für Telekommunikations-Kabinett im Freien
1. Beschreibung
Das HE06-120SHE/01 mischte Arbeitsmittel-Wärmetauscher ist ein volles Automatisierungstemperaturüberwachungsprodukt. Es benutzt intelligenten Prüfer, um das ganze System des Wärmetauschers zu steuern. Entsprechend der Veränderung der Umwelttemperatur, kann der intelligente Prüfer des ganzen die Betriebszeit Systems, die Leistungsaufnahme, das Ereignis und die historischen Daten automatisch ermitteln, laufen lassen und notieren. Er kann 100 Ereignisaufzeichnungen und 1280 historische Datensätze speichern und kann sich die tägliche Registerinformation 256 Tage erkundigen.
2. Anwendung
Der Kabinettwärmetauscher ist für Kommunikationskabinett im Freien des begrenzten Netzes, des Zugangsnetzes und des Netzes 4G, des Netzverteilerschranks im Freien, des Schaltschrankes im Freien, drahtlosen der Basisstation der Telekommunikation, der verteilten Basisstation und Minider computerräume anwendbar.
3. technische Parameter
Modell nein. | HE06-120SHE/01 | |
Umweltfreundlichkeit | arbeitende Klimatemperatur | -20°C | 55°C |
Speicherbetriebstemperatur | -40°C | 70°C | |
Arbeitsfeuchtigkeit | ≤95% | |
Thermische Leistung | bewertete Wärmeaustauschkapazität | 120W/K |
Heizungseingangsleistung | 300/500W (optional) | |
Elektrische Leistung | Nenneingangsstrom | 2.4A |
Nennaufnahmezugeführte energie | 115W | |
Eingangsspannung | DC48V | |
Zuverlässigkeit | MTBF | 70000 Stunden |
Geräusche | 64dB |
Maß-Diagramm: 430×176×700 Millimeter (W×D×H)
Größe Spezifikt. |
Modell | B | C | D | E | F | G | H | Ich | J | K | |
120W/K | HE06-120SHE/01 (CW041) | 300 | 401 | 450 | 600 | 672 | 700 | 133 | 176 | 649 | 379 | 430 |
4. Eigenschaften
- Lärmarm
- Mit zugeschalteter Wertentdeckung mit 4 Möglichkeiten
- Mit 1 Weisenraumklimagerätsteuerung
- Breiter Eingangsspannungsbereich: DC36 - 65V
- Mit Trockenkontaktwarnungsertrag
- Staubbeweis und Wasserbeweis
- Hauptkomponenten sind das bestätigte CER, Anforderungen Treffen EU RoHS.
- Starke Anpassungsfähigkeit
- Digital und genaue Temperaturüberwachung.
- Unter Verwendung der natürlichen Kühltechniken energiesparende Operation, zuverlässiger und preiswerter als Klimaanlage.
- Die Wärmetauscherkapazität kann je nach Bedarf eingestellt werden
5. Standardbefolgung
Standard | Beschreibung |
GB/T 17626.7-1998 | Elektromagnetische Kompatibilität |
GB4706.1 | Sicherheit des Haushaltsgerätes und des Elektrogeräts mit ähnlichem Gebrauch. |
GB4798.1 | Umweltbedingungen, die in der Anwendung für die elektrischen und elektronischen Produkte - Lagerung existieren |
GB4798.2 | Umweltbedingungen, die in der Anwendung für die elektrischen und elektronischen Produkte - Transport existieren |
GB4798.3 | Umweltbedingungen, die in der Anwendung für die elektrischen und elektronischen Produkte - Verwendung existieren |
6. Funktions-Prinzip
Kabinettwärmetauscher ist ein Gerät, das die natürlichen kühlen Betriebsmittel verwendet, um Hitze zwischen heißem Innere und kühler Außenseite des Kabinetts mit begrenzter Leistungsaufnahme auszutauschen.
Wenn es große Temperaturdifferenz gibt, tauscht das Gerät effektiv Hitze zwischen heißem Innere aus und kühler Außenseite, die das Kabinett herstellen, seien Sie ein beiliegendes System mit Temperaturüberwachung und Ausrüstungsinnere kann normalerweise arbeiten.
7. elektrischer Bauschaltplan
Verdrahten von Häfen:
0V -48V: Stromversorgungsinput (Spannungsinput: DC36 - 65V)
A+ B SGND: RS485 Kommunikationsschnittstelle
AL1 AL2: allgemeiner Warnungsertrag
F+ F: zusätzlicher direkter Belüftungssteuerertrag (Ausgangsspannung: DC48V)
